智慧配電站房輔助監控系統應用于小區、學校、軌道交通、工業園區等配電場所內;對電氣設備運維起到了很大的作用,減少了運維的工作量以及人員不足的問題,當電氣設備發生異常時,能幫助人員快速抵達現場進行確認的狀態監測;系統應用傳感器技術及AI人工智能監控技術,實現數據全景化、狀態可視化、數據分析智能化及巡視高效化,提高了配電站房的運維效率。

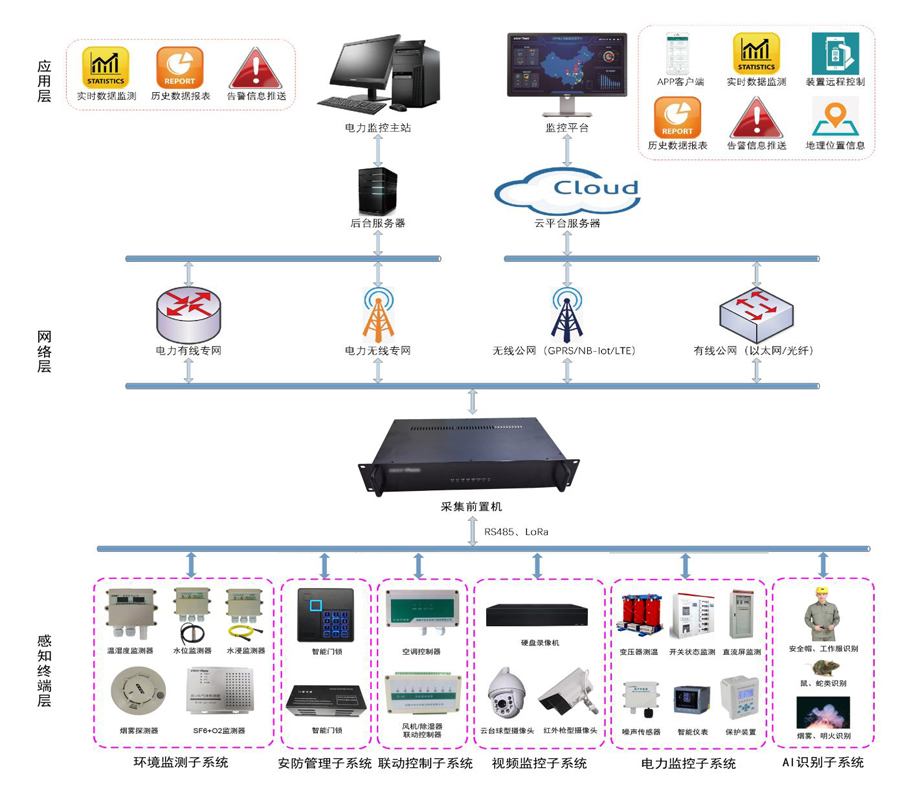

系統結構
配電站房輔助監控系統由感知層、網絡層和應用層為架構,以“智能感知和智慧控制”為核心,組成一套配電房智慧工業物聯網系統。
感知層:實現配電房動力環境信息,安全門禁信息,視頻監控信息高、低壓設備運行環境參數等信息采集、邏輯判斷處理,通過聯動燈光、風機、除濕機等設備實現配電房動態環控,所有監測數據接入采集前置主機,實現聯動視頻、安消防、報警裝置實現配電房安全監控,以及電力監控及AI識別功能。
網絡層:現場采集前置機通過電力有線專網、無線專網、無線公網、有線公網等通道與后端平臺連接。
應用層:應用層包括后臺硬件設備、監控軟件平臺、云服務平臺、移動端APP、人機界面等,實現數據處理和人機交互。預留通訊接口,可接入電網配電內網系統。

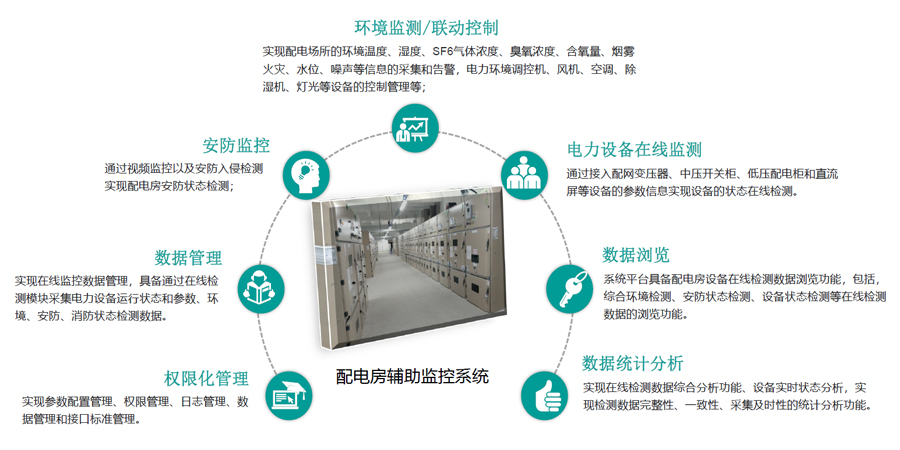

系統功能
系統特點
接入功能可組合、可擴展:設備智能接口豐富、不同模塊實現不同功能,根據用戶要求可靈活配置;新的用戶需求可在當前架構下引入新的功能模塊實現。
數據采集量豐富:從環境安全監視能力分析,支持視頻、門禁、溫濕度、煙感、明火、消防等數據采集功能。
支持多種開放協議對接:支持IEC104/101、IEC61850、http、MQTT等電力通信規約。
有線/無線混合組網:終端傳感器、采集模塊,支持基于RS485組網,方便施工安裝。
支持遠程數據采集:支持 TCP/IP, 4G 兩種通信模式,可與軟件平臺數據中心通訊。

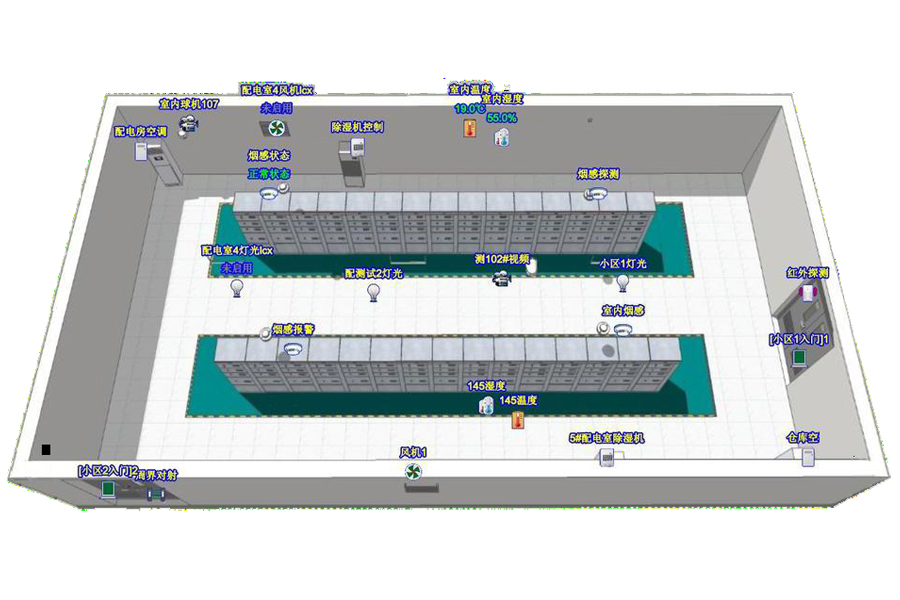

配置觸摸屏,支持本地脫機監視:可配套標準機柜,配置觸摸屏,支持11.6/15.6/17寸人機交互界面,實現參數設置、狀態監測、設備控制等,實現本地化監視功能。
