變電站的電纜溝一般位于地下部分,空間有限、地勢較低、而且與地上部分存在較大的溫差,因此電纜溝極容易產生“凝露”現象,對于電力設施產生不利影響。而且,電纜溝環境長期處于潮濕環境,容易產生一氧化碳、甲烷、硫化氫等易燃易爆或有毒有害氣體,有較大的安全隱患。
另外,對于電纜溝內的火災隱患需要及時監測和預警,當有隱患產生時應及時發出報警信息,提醒值班人員提前處理;發生危險時,應立即發出聲光報警信號,并且應自動聯動攝像機、滅火裝置、通風設備等,第一時間對險情進行處理和控制。
山東盛和電子有限公司開發的變電站電纜溝在線監測與火災報警系統,在變電站的地下電纜溝內安裝除濕機、風機、水泵等設備,以及液位傳感器、溫濕度傳感器、測溫光纖、煙霧探測器、超細干粉滅火彈等監測和自動滅火設備,在變電站機房安裝機柜、控制終端、監測主機、光纖測溫主機、聲光報警器、顯示器、在線監測軟件等設備和系統。監測信息可通過內網遠程訪問,也可以將數據實時上傳到上級管理平臺。
1.系統功能
變電站電纜溝自動除濕與火災報警系統的除濕機、風機、水泵設備可設置為“手動”或“自動”模式。手動模式下,通過機房里的控制面板,手動開啟或關閉設備。自動模式下,當電纜溝內的濕度超出設定的閾值,可自動聯動開啟除濕機;當電纜溝內的溫度超出設定的閾值,可聯動開啟風機;當電纜溝內集水坑的水位高于設定值時,可聯動開啟水泵。當光纖測溫系統探測到溫度一般異常時,發出一般報警信號,提醒工作人員進一步確認危險;光纖測溫系統探測到溫度嚴重異常時,發出重要報警信號,并自動聯動關閉通風、除濕設備,啟動滅火彈。另外,煙感探測器探測到煙霧、或者滅火彈自行探測到溫度異常時,也會自動發出報警信號,并自動啟動滅火彈。
2.系統網絡構架

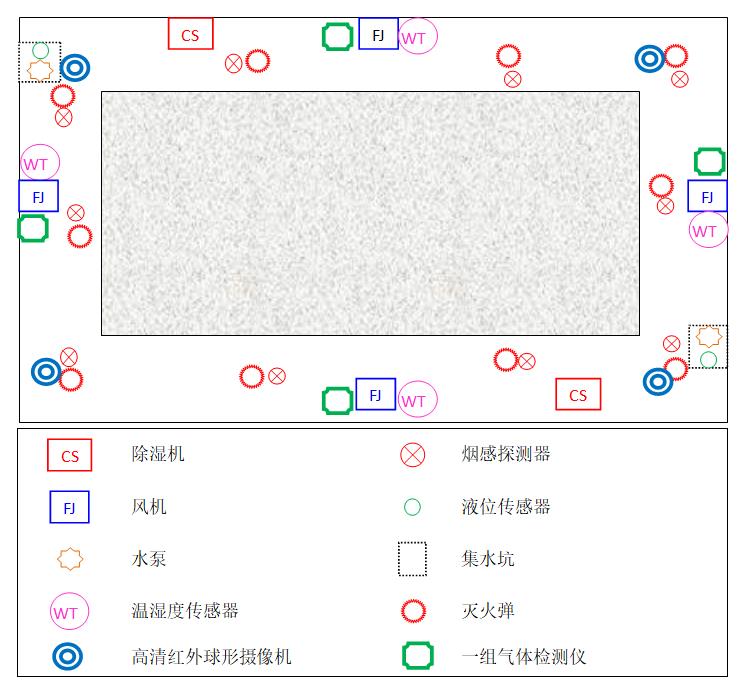

變電站電纜溝自動除濕與火災報警系統網絡架構和空間分布上分為七個系統:視頻監控系統、環境監控系統、通風除濕子系統、排水子系統、火災報警及滅火子系統、供電與控制子系統、以及管理平臺子系統。
3.溝內子系統
(1)視頻監控系統
為了保證監控的無死角,以及與其他系統的聯動性,本項目采用200萬像素高清紅外球形攝像機,紅外距離100米。后臺設備配置硬盤錄像機,錄像存儲時間不低于30天。
(2)環境監控系統
檢測氣體:氧氣(O2)、一氧化碳(CO)、硫化氫(H2S)、甲烷(CH4);
安裝方式:壁掛式、管道式、流通式、泵吸式可選;
測量范圍:0~30%VOL、0~500ppm、0~500ppm、0~100%LEL;
輸出接口:RS-485,國標Modbus信號輸出;
防爆標志:ExdIICT6 GB;
防護等級:IP66;
產品特點:背光多參數LCD顯示屏,紅外搖控器,風機控制器聯動。
(3)通風除濕子系統

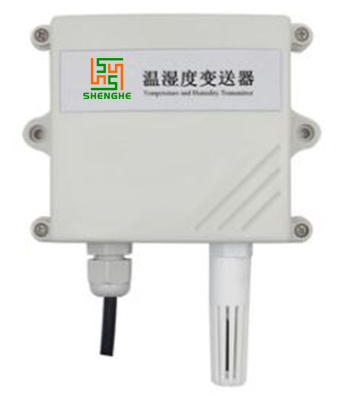

通風除濕子系統由除濕機、風機、溫濕度傳感器構成。具體數量根據現場空間計算。
(4)排水子系統
排水子系統包含水泵和液位傳感器。
(5)火災報警子系統
火災報警子系統由煙感探測器(含輸入輸出模塊)、聲光報警器和報警消除按鈕構成。
4.供電與控制系統

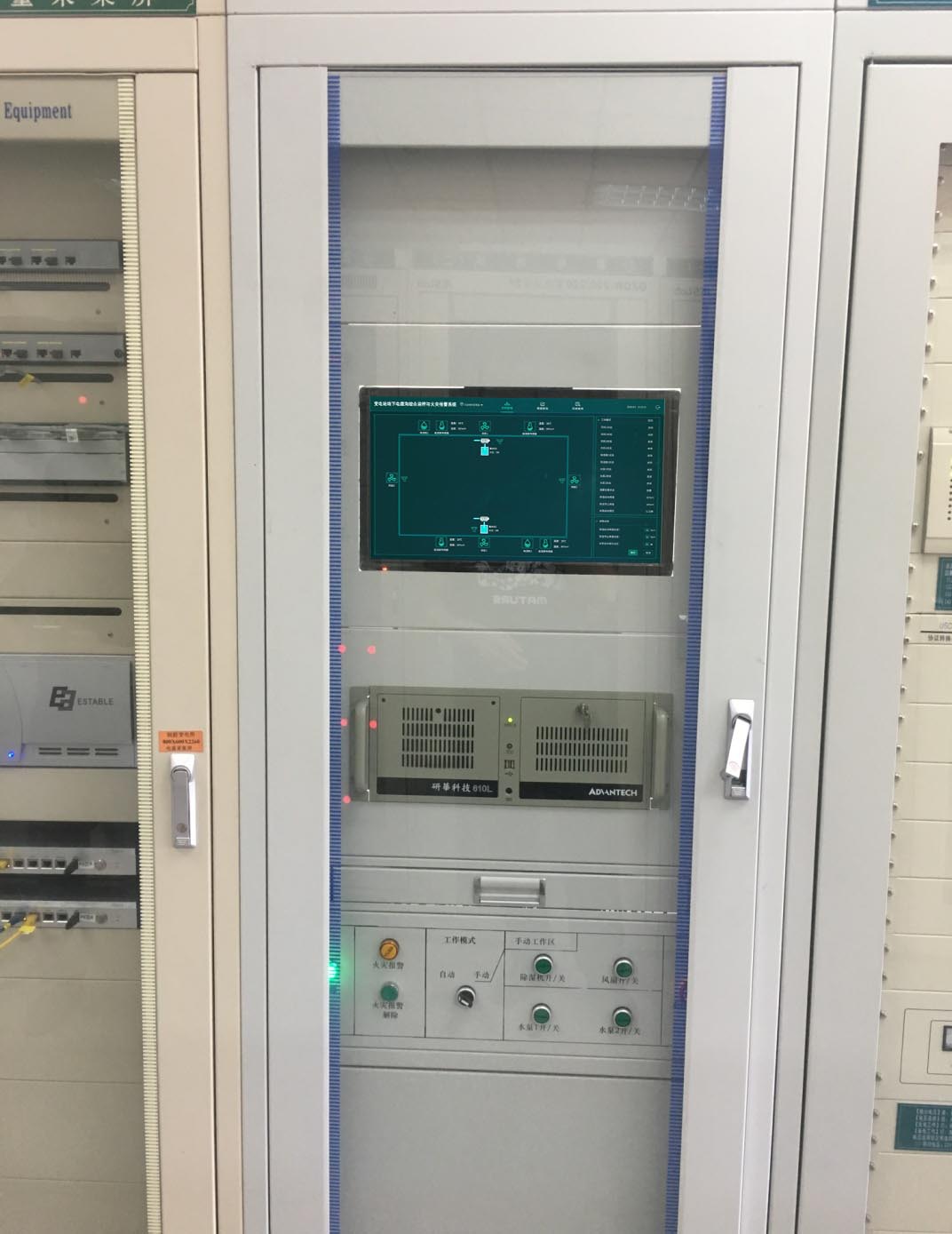

本系統采用集中供電、集中控制的方式,將隧道內的設備供電和控制全部集中于機房內的控制機柜。
5.管理平臺子系統
管理平臺子系統分為硬件和軟件兩部分,硬件部分包括管理主機、顯示器、鍵盤鼠標等,軟件部分包括監測管理軟件。
