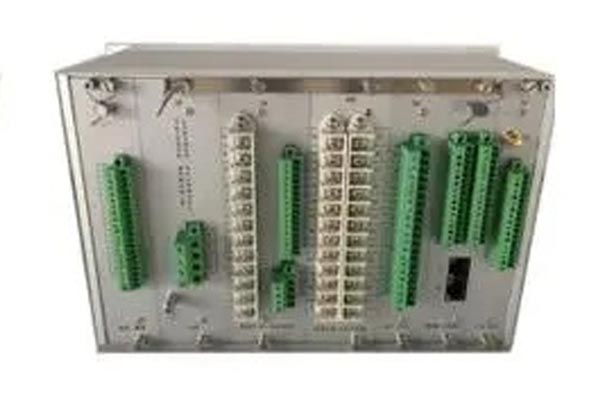

配電網遠程終端裝置(RTU)是安裝在遠程現場的電子設備,用來監視和測量安裝在遠程現場的傳感器和設備。RTU將測得的狀態或信號轉換成可在通信媒體上發送的數據格式。它還將從中央計算機發送來得數據轉換成命令,實現對設備的功能控制。
配電網遠程終端裝置(RTU)具有智能化的就地故障隔離功能,在通信系統不健全的情況下,可以獨立完成故障區段的隔離、非故障區段的供電恢復;在通信系統建立后,除了具有上述的就地功能外,通信系統可以完成對線路和開關的遠方管理、監視、測量和控制,為配電自動化系統提供線路的實時數據。
主要功能
分段點延時關合。
聯絡點延時關合。
合閘閉鎖: X-時間閉鎖、Y-時間閉鎖、瞬時電壓閉鎖、兩側電壓閉鎖。
故障判斷就地保護功能,應用于分段點和聯絡點。
手動/自動操作功能,可以通過操作柄設置,控制開關合、分或自動操作。
遠程功能,遠距離傳輸,RTU于調度中心之前通過遠距離信息傳輸所完成的監控功能。
遙測,遠程量測量。
遙信,遠程狀態信號。RTU將采集到的廠站設備運行狀態按規約傳送到調度中心。
遙控,遠程控制,接收中心遠程控制指令并執行控制。
遙調,遠程調節命令,調度中心發給RTU的調整設置運行參數的命令。
主要特點
外形全封閉、免維護設計,能夠防氣候變化、防凝露;
工業級接插件、鍍金插針,高可靠連接;
體積小、重量輕,功能調試簡單,方便安裝。
