局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象,是造成絕緣劣化的主要原因,也是劣化的重要征兆,與絕緣材料的劣化和擊穿密切相關。因此,對局部放電的有效檢測對于電力設備的安全運行具有重要意義。
局部放電的檢測是以局部放電所產生的各種現象為依據,通過能表述該現象的物理量來表征局部放電的狀態及特性。由于局部放電的過程中會產生電脈沖、電磁輻射、超聲波、光以及一些化學生成物,并引起局部過熱。相應地出現了脈沖電流法、特高頻(UHF)法、超聲波法、光測法、化學檢測法等多種檢測方法。
特高頻檢測技術通過接收電力變壓器局部放電產生的特高頻電磁波,實現局部放電的檢測和定位。
變壓器內發生局部放電時,其放電持續時間是很短暫的,大約10ns~100ns。放電脈沖的上升時間則更短,僅為0.35ns~3ns,脈寬1ns~5ns。所以局部放電產生的脈沖信號的頻帶是很寬的,應在數十至數百M(fèi)Hz,甚至更高。因此,局部放電所激發的信號,除了以脈沖電流的形式通過變壓器繞組和電力線向外傳播外,還會以電磁波的形式向外傳播。這樣就可以通過特高頻傳感器接收到局部放電的信號,然后對接收到的信號進行分析,達到檢測和定位局部放電的目的。
系統結構示意圖
產品特點
安全性:特高頻傳感器采用無源設計,具備可靠工頻接地設計,安裝于變壓器工頻零電場區域,確保電力設備和運行人員安全。
可靠性:采用最新的信號處理和模式識別技術,融合多年局部放電監測技術積累的經驗和數據,診斷系統包括200萬組實際局部放電信號數據,實現局部放電準確檢測。
靈敏性:特高頻傳感器在300~1500MHz的寬頻帶內具有理想的幅頻響應,靈敏度達10mm以上,遠超CIGRE 建議標準,減少漏檢漏報事件。
抗干擾性:借助特高頻技術和先進的降噪算法濾除各種環境噪聲干擾,檢測虛警率控制在5%以下。
智能性:主機通過光纖發送系統指令,定期對設備自檢并記錄數據通道運行狀況。自動對局部放電信號進行分析,按順序識別局部放電類型,并提供運行報告、告警閥值報告、監測事件、局部放電趨勢分析等全部信息。
采樣率高:特高頻技術數據采樣率高,能更好地采集局部放電脈沖的詳細信息,便于進行缺陷診斷。
抗電磁干擾:抗電磁干擾在強電磁環境中可以正常工作。光纖本身是由石英材料組成,完全電絕緣,同時特高頻傳感器監測頻率高,有效避開變電站內帶電設備電暈放電所產生的電磁干擾,抗噪聲能力強。
精準定位:特高頻電磁波指向性好,與超聲波技術及脈沖電流技術相比,能夠?qū)崿F(xiàn)更加精準的局部放電定位。
安裝方便:采用該技術安裝的內置式傳感器,安裝于注放油閥處,無須設備停電,無須對變壓器結構進行改造,安裝方便安全。

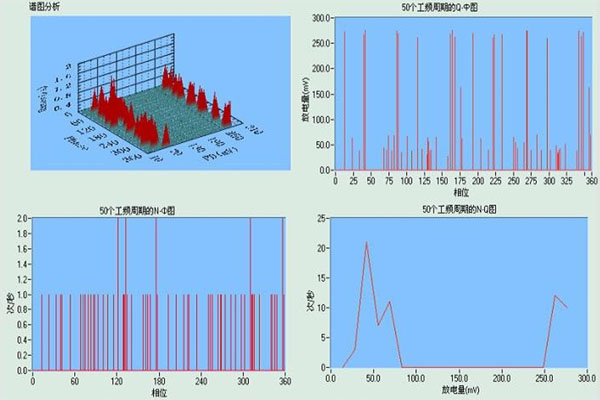

局放圖譜分析
監測主機主要技術參數
電源輸入:AC 120V~240V
功耗:<30W
監測帶寬:300MHz~1500MHz
測量范圍:-80dBm~-10dBm
測量精度:0.1dB
平均等效高度:>10mm
監測靈敏度:-80dbm(內置);-75dbm(外置)
監測通道:4路~48路
采樣率:≥100Mbs
刷新率:≤1s
監測內容:放電幅值(Q)、相位(Φ)、次數(N)、放電率
局放故障定位:支持
適用電壓等級:全電壓等級
UHF傳感器主要技術參數
監測頻段:300MHz-3000MHz
靈敏度:10PC
增益:65dB
駐波比:1.5
阻抗:50歐姆
接口:N-型
安裝方式:內置或外置式安裝
