高壓線路在線監測系統主站平臺通過各種探測器,將探測到輸電線的溫度、濕度、風速、風向、泄漏電流、覆冰狀況、視頻圖像或圖片等數字化信息,通過GPRS/CDMA通道,上傳到特高壓輸電線路狀態在線監測監視中心,同時可通過內部網登錄各種內部管理系統和調度自動化系統。監控中心設有LCD拼接大屏幕系統,各種在線監測數據、圖象、視頻和搶修車輛位置等信息能直觀顯示在大屏幕上,使監控人員能及時監視設備運行情況,準確判斷設備狀態和現場情況,指揮車輛和專業人員處理各種輸電線路的檢修和搶修工作。

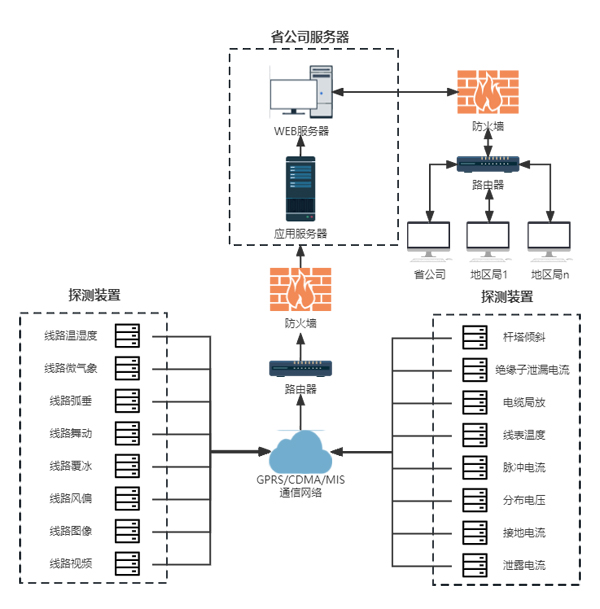

系統架構
系統功能
1.實時監測功能
具有實時監測輸電線路覆冰、線溫、微氣象、弧垂、舞動、風偏、污穢狀態、桿塔傾斜、桿塔沉降、泄露電流、接地電流、分布式電壓、脈沖電流等數據的功能。
該功能具備兩種視圖,表格視圖以及GIS視圖,表格視圖能夠直觀的展示監測設備的信息、實時數據值、數據更新時間以及可視化實時數據曲線圖表,GIS視圖能夠直觀的展示設備在地圖上的位置以及實時數據值、數據更新時間,支持表格導出功能,篩選條件包括設備類型等。
2.歷史數據功能
具有設備歷史數據存儲記錄以及查詢功能,歷史數據展示形式采用圖表形式。該功能要求用戶可以通過設備類型,起止時間來查詢一段時間內的歷史數據統計圖表,支持圖表導出功能。
3.綜合分析功能
具有針對不同類型設備的綜合分析能力,能夠根據一段時間內的設備歷史數據以及對其有影響因素的設備數據對設備進行綜合分析以及對未來發展的預測,展示形式采用不同形式的圖表以及文字。
4.通道可視化功能
具備接入圖像視頻監測終端圖像視頻數據功能,具有應用智能圖像分析技術進行外破、異物懸掛、山火、覆冰、鳥害等各類輸電安全隱患的智能識別預警功能,具備攝像頭云臺控制功能,視頻輪播輪巡功能,具有圖像視頻隱患告警統計分析功能。歷史圖像和視頻查看,清晰直觀還原現場情況,降低事故發生時查證成本。
5.告警管理功能
告警管理模塊可以分為實時告警、歷史告警以及告警統計分析三個子模塊。實時告警展示當前正在發生的告警,包括告警設備、告警狀態、告警類型、告警值、告警時間等等,不依賴于肉眼,平臺自動識別隱患后的第一時間以聲音、短信、消息等多種方式主動向有關人員及部門進行告警,同時,軟件平臺具有對比功能,二次確認告警狀態,形成二次過濾。歷史告警則是展示已經結束的告警信息,展示字段同上,告警統計分析是對告警根據設備類型、不同月份、不同告警類型等進行一個統計以及圖表的展示。
6.設備管理功能
具備對設備以及點位的查詢展示、增加、修改、刪除以及點位告警閾值設置功能,支持導出表格,設備編碼使用加密算法生成。
7.GIS編輯功能
具備在GIS地圖上添加、刪除設備圖標的功能,并且可以給圖標綁定設備。
8.巡檢管理功能
具備巡檢功能,滿足電力部門監控需求,實時記錄巡檢人員巡視時間以 及巡視間隔,防止巡視人員漏巡,錯巡等現象,可以查詢、增加、修改、刪除巡視任務。
9.線路管理功能
具備對線路的查詢展示、增加、修改、刪除功能。
10.用戶管理功能
具備對用戶的查詢展示、增加、修改、刪除功能。
