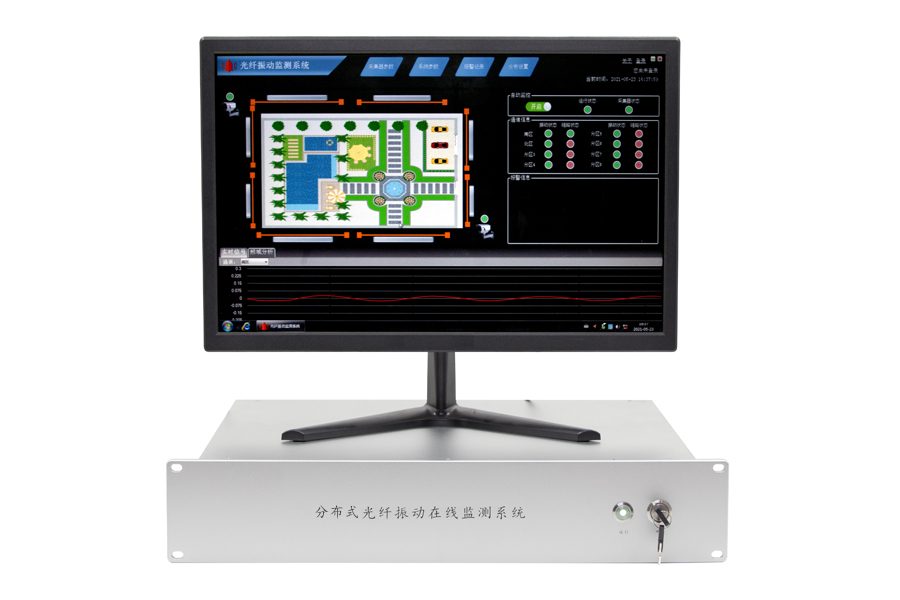

分布式光纖DVS振動監測主要由DVS主機、感振光纜(或普通通信光纜)、監測軟件和算法構成,基于相位解調技術,通過探測干涉瑞利回波散射光,光電轉換后識別出光纜振動位置的相位、偏振態等信息,并借助解調算法實現分布式微振動(泄漏)的實時監測,本系統探測距離最大可達50公里,可實現5公里定位精度1-2米,15公里范圍內定位精度2-5米,50公里范圍內定位精度10-20米的目標,對于強振信號可以實時準確識別出外界振動源的頻率和時域波形,精準分析出振動源的時頻特性,同時對簡單敲擊等振動源進行音頻還原,實現在監控中心即可聽到現場敲擊振動聲音的能力。
系統特點
具有敲擊等音頻還原功能
具有短信報警功能
具有故障報警功能
具有振動聲音報警功能
具有GIS地圖定位功能
具有振動信號頻率識別功能
具有振動信號波形還原功能
具有系統遠程調試功能等
技術參數
通道數:1,多通道可定制
最大監測距離:50公里
波長:1550nm
距離分辨率:1-10米
距離定位精度:1-20米
可識別振動信號頻率范圍:<=500Hz
光纖接口:SC/APC
響應時間:1-3s
通訊接口:千兆網
光纖類型:單模652D光纜
工作溫度:<50°C
工作濕度:<95%RH
電源類型:AC220V,50Hz或DC12V可選
