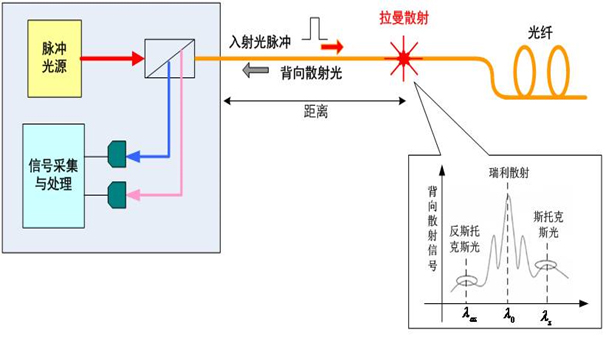

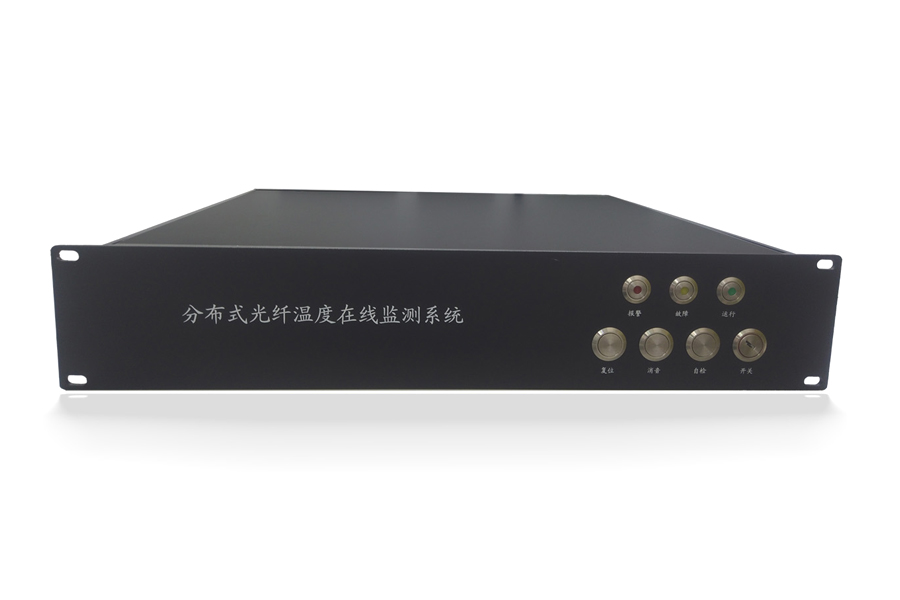

分布式光纖測溫系統由測溫控制主機、測溫光纜等組成,監測電力電纜本體、附件以及環境溫度的裝置。分布式光纖溫度監測系統測溫利用激光脈沖從光纖中的一端進入,在向前傳播的過程中光纖分子相互作用,發生多種類型的散射,其中由于光纖分子的熱振動產生一個比光源波長長的光,和一個比光源波長短的光,波長短的光強度受溫度影響比較敏感,從光波導內任何一點的兩個長短波光信號強度的比例中,可以得到該點的溫度信息。利用以上技術原理即可實現對沿光纖溫度場的分布式測量。
系統特點
核心部件采用光纖光器及其他高性能模塊,系統可靠性大幅度提高;
采用長波長激光器以及相關光電器件,使光信號在感溫光纖中的損耗達到最??;
采用高速的信號處理方式,使應用更加快捷;
采用模塊化的結構,簡便了系統維護,并使系統的升級十分簡單;
感溫光纖本身沒有電部件和活動部件,其20年使用壽命,使得維護費用減少;
傳感器由低成本的標準光纖制成,本質安全,絕緣性能強;
沿著整條光纜進行測量,能夠準確定位;
溫度信息通過光信號傳輸,抗電磁干擾;
適應惡劣環境,在危險區域也可使用;
實時全光纖全路程在線監測,遠程控制,24小時無人值守;
可在全光纖監測段實現多級報警、多方式報警,并輸出報警信息;
形象直觀地顯示系統工作狀態、報警信息、故障信息;
通過軟件對數據記錄、保存歷史溫度,可記錄5~10年的歷史數據;
可以進行數據查詢:溫度點查詢、報警紀錄查詢、歷史數據。
技術參數
測溫范圍:-50~650℃(由測溫光纜決定)
溫度分辨率:0.1 ℃
溫度精度:±1 ℃
空間分辨率:1m
定位精度:1~3m
測量長度:4/8/20/30/50km
通道數:1~16個可選,其他通道數可定制
輸出接口:Ethernet、RS232、RS485
輸入電壓:DC 24V /AC220V兼容
使用環境溫度:-10 ~50℃
繼電器輸出:干接點
應用領域
油氣管道泄漏監測

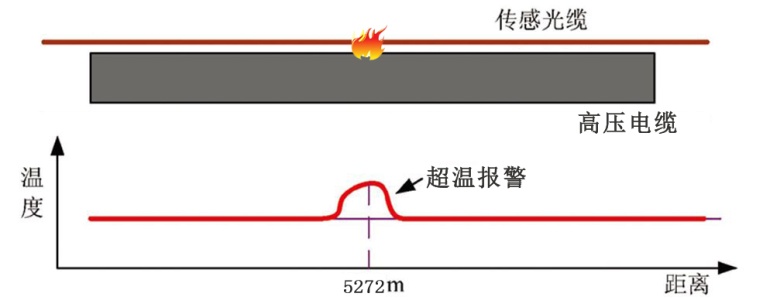

電纜隧道高壓電纜在線測溫
綜合管廊電力艙火災探測報警
化工廠區、儲油罐實時監測
