管廊結構健康與安全在線監測系統(光纖微形變)
發布時間:2023-01-07瀏覽次數:562

城市地下管廊工程地質條件復雜,服役周期長,一般的管廊結構監測手段準確性和壽命無法達到要求,需要建立一套持久工作(20~30年)、智能化程度高、基于準確評估模型和判別標準的結構健康與安全在線監測系統。


系統特點

  • 采用長標距光纖傳感器,監測區域從點擴大到面;

  • 光纖作為傳感器直徑小,有柔性;

  • 適應各種不同結構形狀的監測,施工安裝方便;

  • 傳感器耐腐蝕性強,壽命可達20~30年;

  • 多傳感器串聯,分布式測量,融合局部和宏觀信息;

  • 采用高彈性、高耐久性樹脂,F(xiàn)RP與光纖直接復合控制滑移,提高傳感器的耐久性。

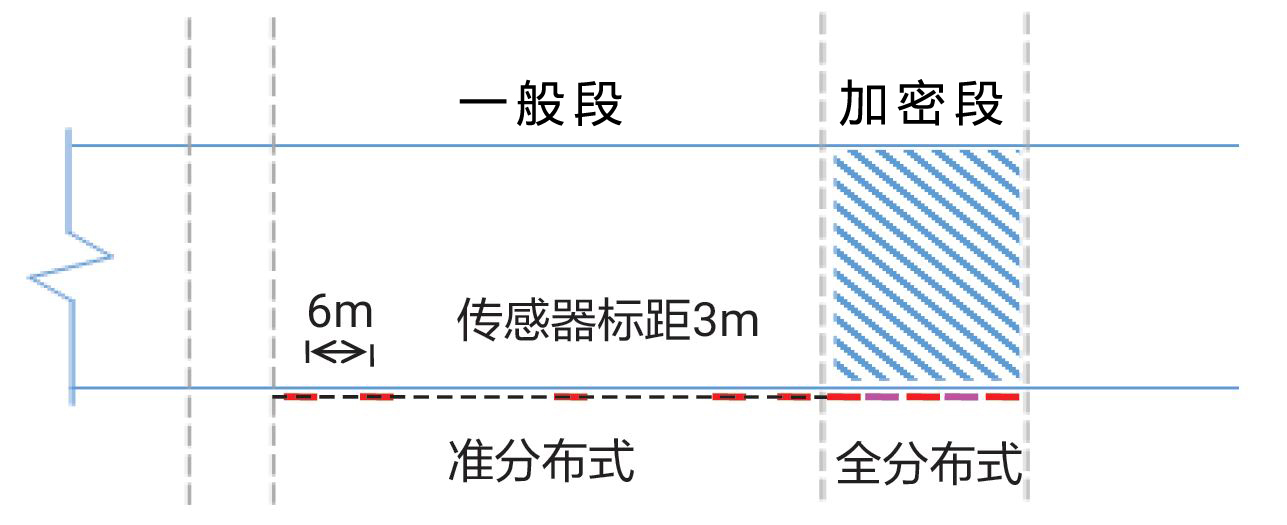

縱向傳感器布設

縱向傳感器是指沿管廊延伸方向布設的光纖傳感器,一般布設4~8條線路。其中在一般區每6m布設一個傳感器,在加密區傳感器采用全分布式布設的方式(即傳感器完全覆蓋監測區),傳感器的標距長度是3m。監測中,可獲得隧道的縱向應變分布,進一步解析獲得水平向和豎向位移,同時可判斷混凝土結構的開裂情況。

 管廊結構健康監測

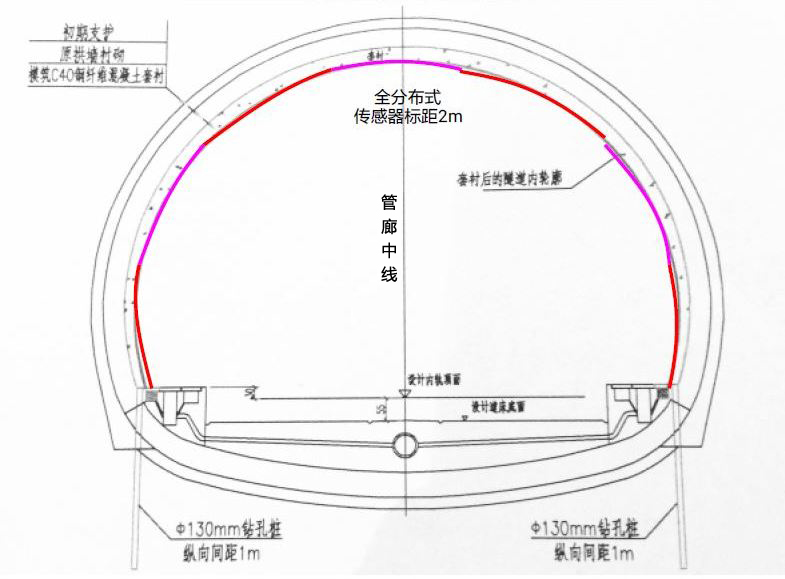

橫向傳感器布設

在加密區,為了詳細分析結構的狀況,適當布設環向監測斷面(1個/20米),采用全分布布設的方式,傳感器標距大小為2m,可獲得隧道的環向應變分布,進一步解析獲得收斂變形,同時可判斷混凝土結構的開裂情況。

管廊結構健康監測
