1.系統設計
照明系統具有雙開關控制、遠程控制、人體感應自動控制等功能,最大限度節能環保。
照明區域分為:綜合管廊內各艙照明、各夾層照明、設備間照明、人員出入口照明等。
管廊照明燈具優先選用LED照明燈具。
燈體安裝方式及位置不能干涉火災報警和消防系統。
采用結構防水設計,無需用打膠燈具結構,確保長壽命使用,無脫膠安全隱患。
燈具、開關等防護等級不低于IP55,燃?xì)馀摕艟呒捌渌O(shè)備滿足EX d II BT4 Gb以上防爆要求。特殊要求可定制。
燈具外形、尺寸、顏色可定制。
2.智能照明控制系統
智能照明控制系統為分布式智能控制系統,采用TCP/IP、RS485等通訊協議將分布在各現場的控制器聯接起來,共同完成集中管理和分區控制。
系統具有就地控制、自動控制和中心控制多種控制方式;
中心設備停止工作不影響各分區功能和設備運行,網絡通信控制也不因此中斷;
系統分區控制完全獨立,互不干擾,一個分區停止工作不影響其他分區和設備的正常運行;任意分區中任意器件損壞也不影響本區內其他器件正常工作;
分區通信線路的中斷不影響分區的正常運行。

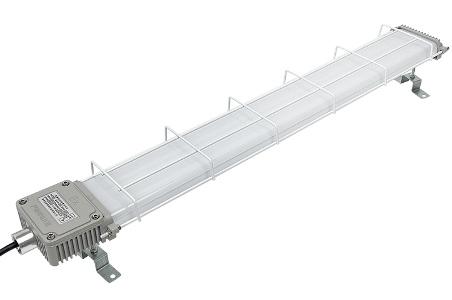

3.管廊防潮防塵燈
顯色指數>80,光通量不低于110Lm/W。
安裝方式:管吊式、吊桿式、吸頂式、吸壁式、側壁式。
外殼防護等級:IP55,更高防護等級可定制。
燈具選用寬配光曲線,適合于廊道內、風道夾層、出入口照明,投標人需提供各種燈具的配光曲線。
燈具整體的使用壽命(光通量降至原先的70%)不低于5萬小時。
驅動電源:內置恒流驅動電源。

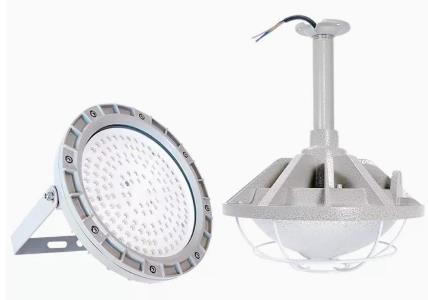

4.防爆燈
顯色指數>80,光源光效不低于110Lm/W。
安裝方式:管吊式、吊桿式、吸頂式、吸壁式、側壁式。
防爆標志:不低于EX d II BT4 Gb。
外殼防護等級:IP55,更高防護等級可定制。
光束角:110*160°
燈具整體的使用壽命(光通量降至原先的70%)不低于5萬小時。
燈具具有寬配光曲線,適合于廊道內、風道夾層、出入口照明。
驅動器:電子式恒流驅動器。
5.開關、插座
管廊監控中心內主要采用單聯開關和雙聯開關、三聯開關。
插座采用采用安全型二三聯插座(帶安全門,受力>5N),進行防水處理,防護等級不低于IP66。
