電纜隧道護層接地電流監測系統由電流互感器、信號采集單元、通訊單元、監測主機等組成,用于監測電力電纜接地電流的裝置。單芯電纜金屬護套在正常情況下(即一點接地),金屬護套上環流極小,主要是容性電流,而一旦金屬護套出現多點接地與大地形成回路后,環流顯著增加,嚴重時可達主電流的90%以上。實時監測金屬護套環流及其變化量,即可實現單芯電纜金屬護套多點接地故障的在線監測,從而及時準確的發現接地故障,從根本上避免電纜事故的發生,保證電纜安全、可靠的運行。

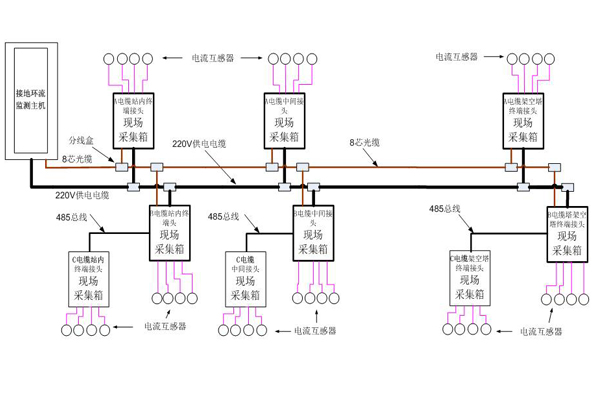

1.系統結構
2.系統特點
可實時監測高壓電纜金屬護層接地點電流參數,取代傳統人工方式的定期巡測。
通過監測電流變化,可有效判斷接地箱被盜或接地線被盜割情況。
系統具備鏈路檢測功能,可自動診斷鏈路故障。
電纜隧道綜合監測平臺可對終端監測裝置的各種故障進行顯示和存儲。
方便地完成遠程監測數據、系統狀態數據、操作日志等數據的存儲、查詢和統計。
通訊方式可選:光纖通信、RS485總線、4G無線網絡通信。
電源方案可選:AC220V、DC24V。
