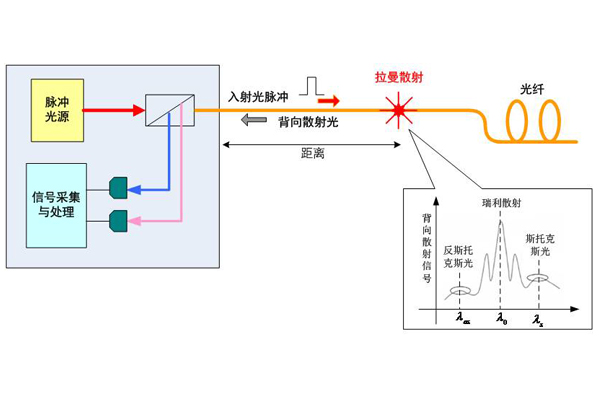

電纜隧道分布式光纖測溫系統由測溫控制主機、測溫光纜等組成,監測電力電纜本體、附件以及環境溫度的裝置。分布式光纖溫度監測系統測溫利用激光脈沖從光纖中的一端進入,在向前傳播的過程中光纖分子相互作用,發生多種類型的散射,其中由于光纖分子的熱振動產生一個比光源波長長的光,和一個比光源波長短的光,波長短的光強度受溫度影響比較敏感,從光波導內任何一點的兩個長短波光信號強度的比例中,可以得到該點的溫度信息。利用光時域反射(OTDR)原理即通過光纖中光波的傳輸速度和背向光回波的時間對這些熱點進行定位。利用以上技術原理即可實現對沿光纖溫度場的分布式測量。
系統特點
核心部件采用光纖光器及其他高性能模塊,系統可靠性大幅度提高。
采用長波長激光器以及相關光電器件,使光信號在感溫光纖中的損耗達到最小。
采用高速的信號處理方式,使應用更加快捷。
采用模塊化的結構,簡便了系統維護,并使系統的升級十分簡單。
感溫光纖本身沒有電部件和活動部件,其20年使用壽命,使得維護費用減少。
傳感器由低成本的標準光纖制成,本質安全,絕緣性能強。
沿著整條光纜進行測量,能夠準確定位。
溫度信息通過光信號傳輸,抗電磁干擾。
適應惡劣環境,在危險區域也可使用。
實時全光纖全路程在線監測,遠程控制,24小時無人值守。
可在全光纖監測段實現多級報警、多方式報警,并輸出報警信息。
形象直觀地顯示系統工作狀態、報警信息、故障信息。
通過軟件對數據記錄、保存歷史溫度,可記錄5~10年的歷史數據。
可以進行數據查詢:溫度點查詢、報警紀錄查詢、歷史數據。
